產品概述

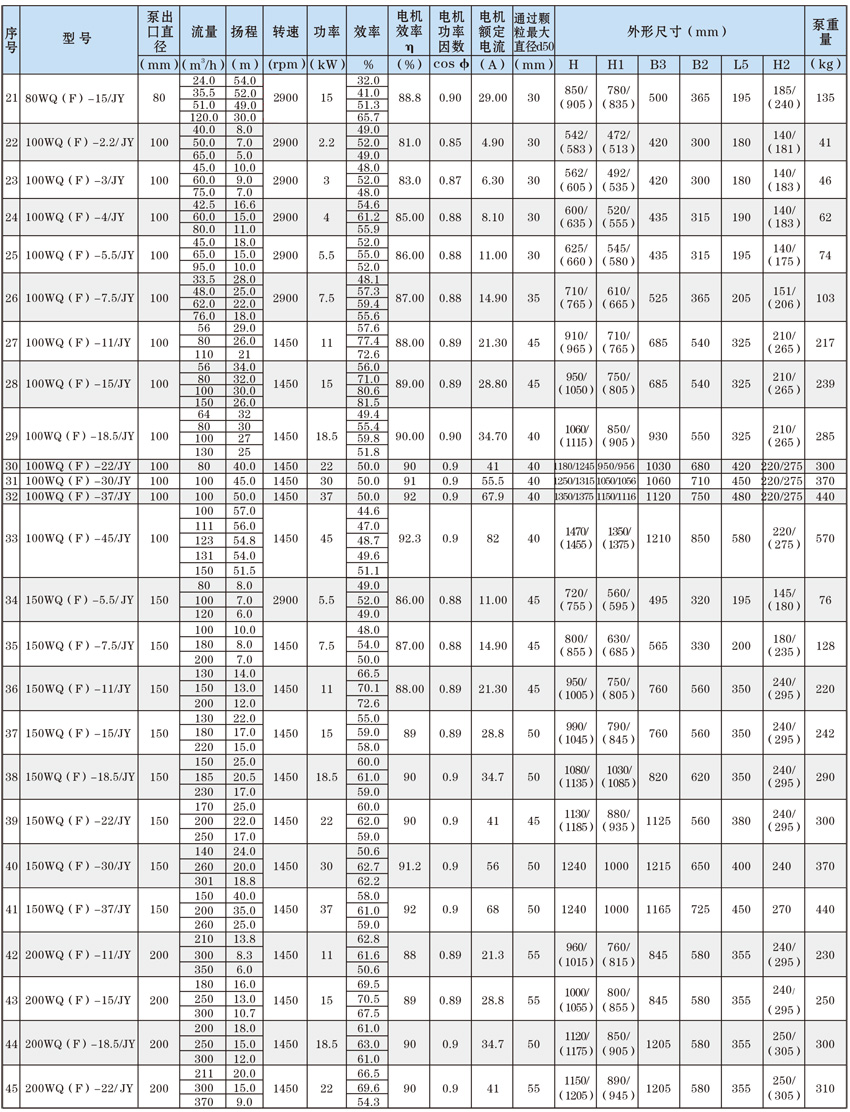

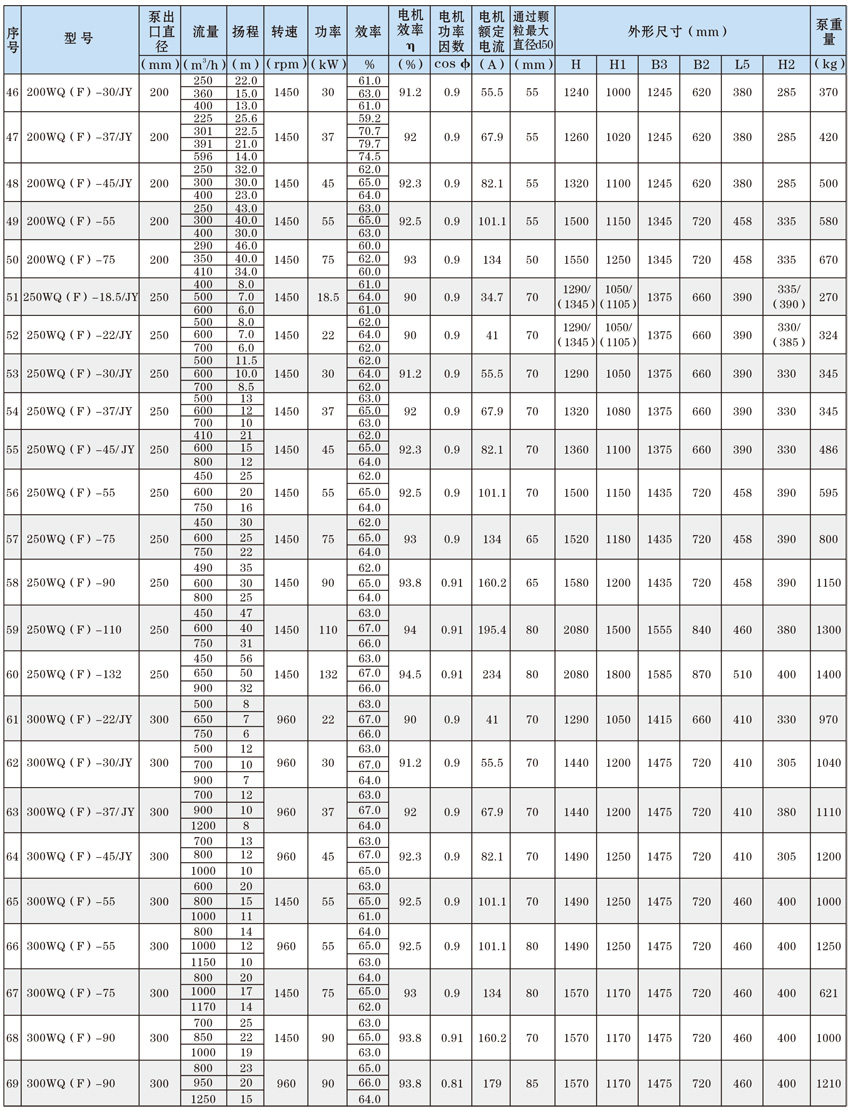

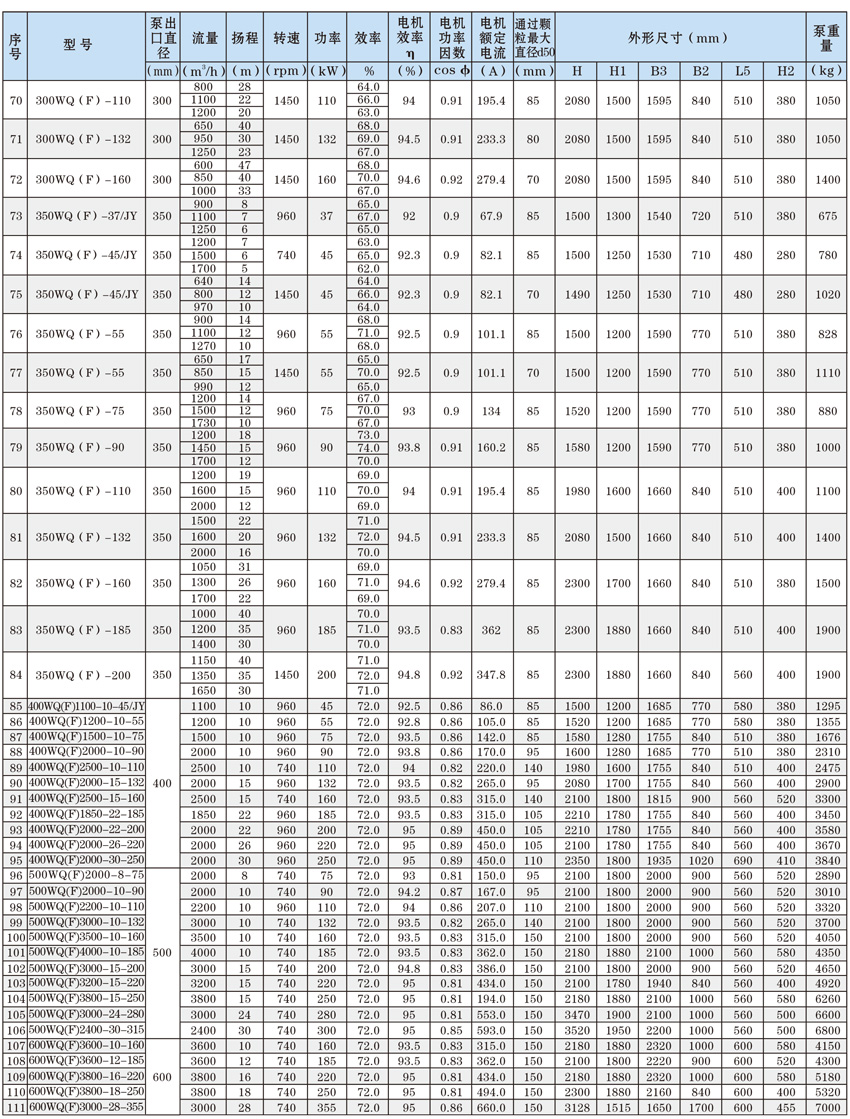

為了使WQ(F/JY)系列潛水污水泵以更好的可靠性、更高的機組效率服務于客戶，在總結25年生產制造該系列泵的經驗積累的基礎上，再一次更新優化了水力模型，創新機械密封、軸承結構，采用優質電機材料，根據使用環境條件，18.5kW及以上泵對電機循環冷卻，保證可靠性。全系列共111個基本規格，通過使用原型葉輪和改型葉輪及其切割，在型譜性能范圍內，可提供恰當滿足用戶所需要的任意流量、揚程工作點的水泵。

產品特點

1、葉輪采用雙流道、匹配泵體，流道寬闊，污物通過性好；

2、泵組結構緊湊，軸伸短，減少振動和噪音，延長機封和軸承的壽命；

3、電纜是耐油污水和機械性能優良的重型膠套軟電纜，能在環境溫度40℃時長期連續工作；

4、水密電纜防止意外漏水造成電機腔進水；泵端電纜妥當固定，防止對電機上蓋電纜引出線密封裝置的拉拽；

5、漏水檢測裝置對電機接線腔內的泄露發出警報信號，控制系統對泵實施保護；

6、潛水泵專用高性能鼠籠式感應電動機，防護等級IP68、B或F、H級絕緣，每相繞組有過熱、過流保護元件；

7、機組獨特冷卻系統，使泵在露出液面或干式安裝時能安全可靠運行(1.5kW及以下泵無冷卻系統)，最大程度排送污水；泵側碳化鎢對碳化硅摩擦副，耐高溫、耐沖擊、耐磨損，電機側碳化硅石墨摩擦副，摩擦力小；

8、設置兩道密封監視系統，任一密封泄漏便可報警；

9、終身潤滑免維護的滾動軸承能承受所有的軸向力和徑向力，并完全與泵送介質分開。

適用范圍

主要用于市政工程、樓宇建筑、醫院、賓館、飯店、工業排污和污水處理等行業，用于輸送帶固體顆粒及長纖維的廢水、污水、雨水，還包括原水的輸送、水產養殖、灌溉等。

使用條件

1、介質溫度不超過40℃，介質中固相物容積比小于2%，介質PH=4~10；

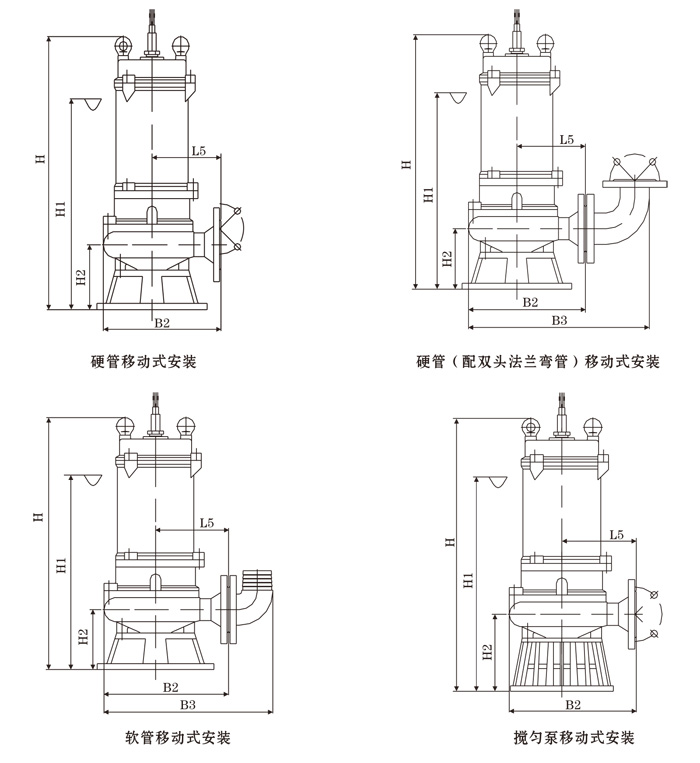

2、最低運行液位：見安裝尺寸圖(無電機冷卻系統)，有電機冷卻系統時，水位只要保證泵能正常輸水；

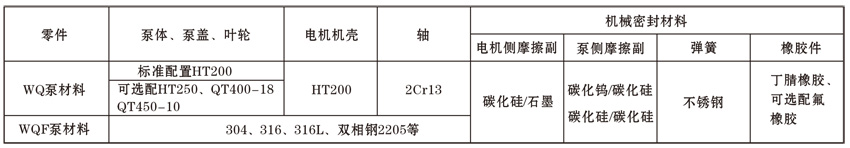

3、泵的主要零件材料為鑄鐵或球墨鑄鐵，WQF系列為全不銹鋼精密鑄造潛水污水泵，輸送腐蝕性介質；

4、介質中固形物最大顆粒直徑小于性能參數表d50數值，介質中纖維的長度小于泵的排出口直徑。

技術說明

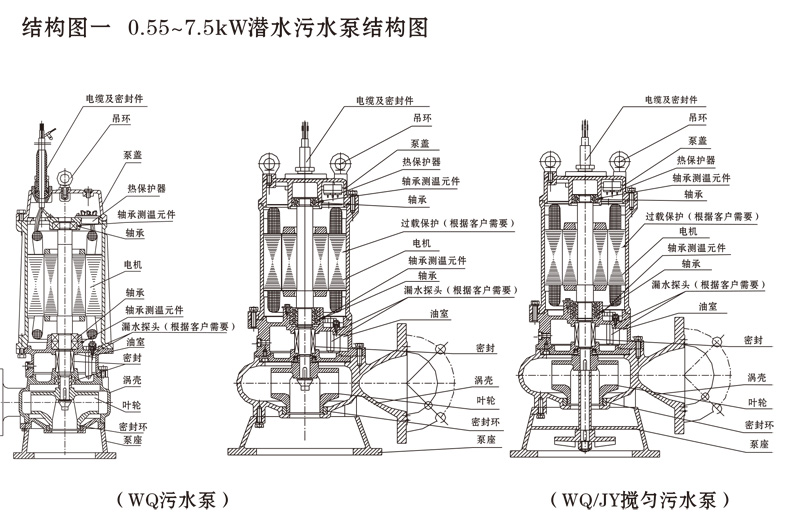

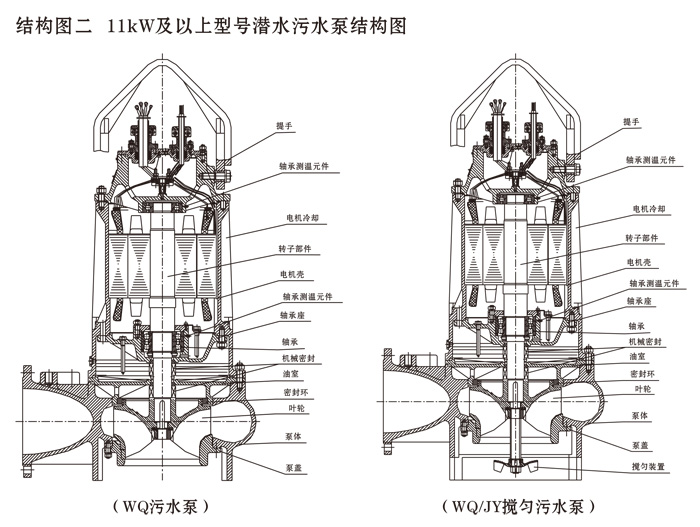

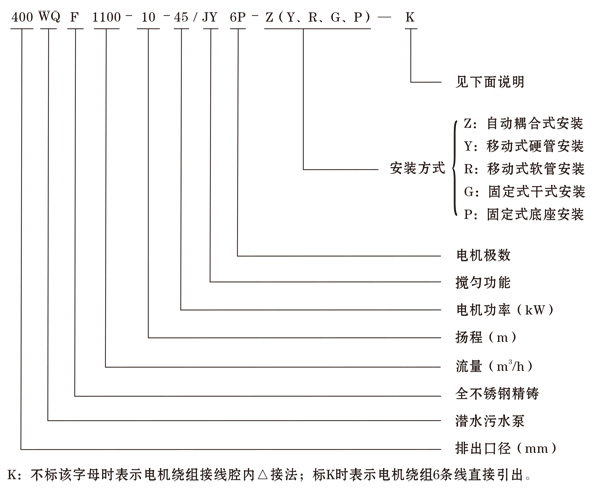

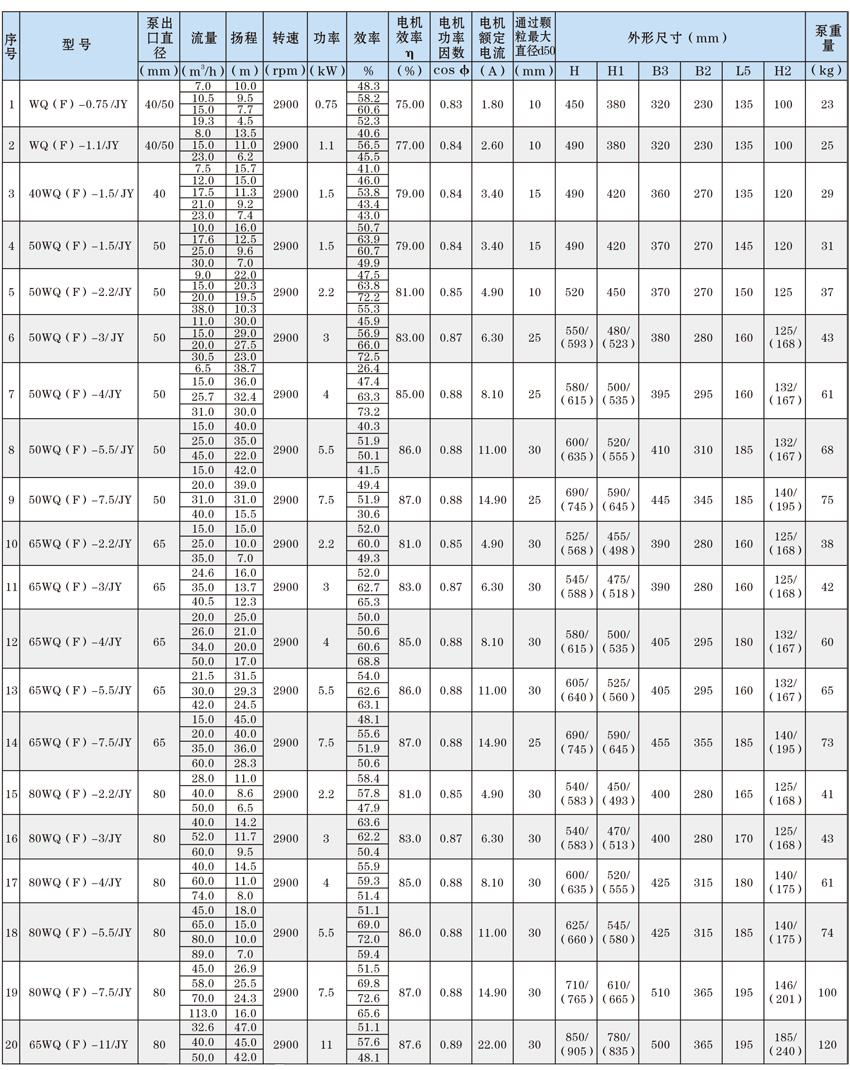

1、產品型號標示意義：

2、潛污泵電機的額定電壓是380V，額定頻率50Hz;

　　① 可生產功率在0.55~2.2kW的單相220V潛水污水泵；

　?、?根據客戶需要電泵機組頻率可定做60Hz;

　?、?三相電壓在690V以下的電泵機組都可制造。

3、電機繞組引接線的接法及啟動方式：

　?、?3kW及以下電機繞組用Y形接線法，直接啟動；

　?、?4~11kW、132kW及以上電機繞組接線法，4~11kW直接啟動；132kW及以上直接啟動，自耦降壓啟動或外接法電子軟啟動器啟動；

　?、?15~110kW電機繞組6根線直接引出時按Y-△啟動或內接法電子軟啟動器啟動；按△接法時自耦降壓啟動或外接法電子軟啟動器啟動；

　　④ 0.55~2.2kW220V單相電泵有電容/雙電容啟動-運行、電容+空氣開關啟動-運行三種模式供客戶選擇。

4、潛水污水泵內裝有保護電機的各種保護裝置，其電控柜必須與這些保護裝置配套，電控柜還應配有液位控制的浮球開關，所以潛水污水泵的電控柜具有專用性。

　　① 每相繞組有過熱、過流保護元件，配置自動復位過敏開關，自動啟停機組；

　?、?7.5千瓦級以下電泵每相繞組有過熱、過流保護元件，配置自動復位熱敏開關自動啟停機組，配合控制開關；也可以根據客戶要求配置。

　　③ 電泵配有漏水、油水常開探頭，每相繞組預埋測溫元件PTC，根據客戶要求提供。

　　④ 電泵下軸承配置測溫元件PT100，根據客戶要求提供。

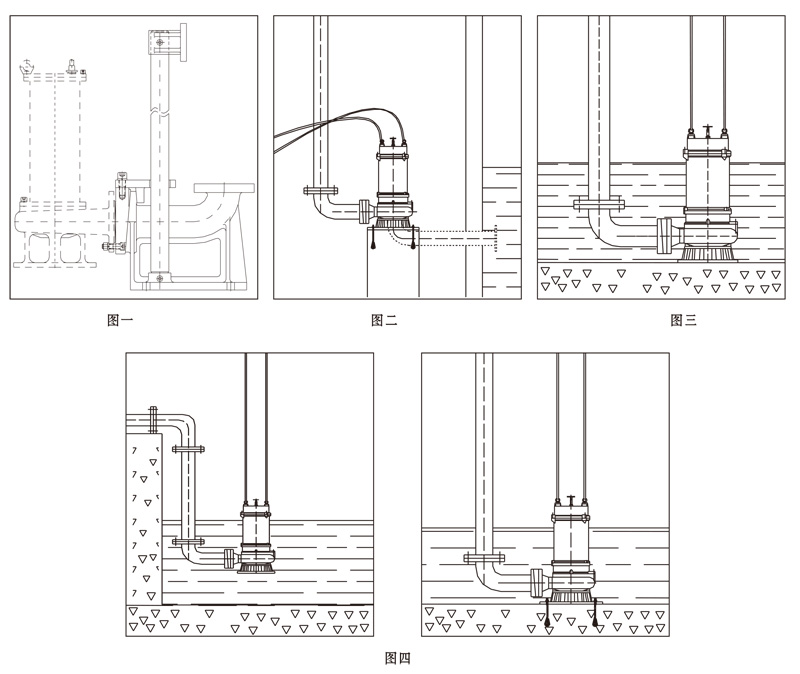

5、電機是否帶冷卻系統對應不同的最低液位高度值；液位浮球開關是電控柜置于自動擋時使用的；啟停泵液位差較大、對主泵或大泵用兩只浮球開關控制啟停液位；對小泵或超高液位增開的備泵，用一個浮球開關控制啟停液位；

6、電控柜較遠時可設置端子箱，需設置穿線管(用戶自備)時按電纜外徑確定穿線管內徑；

7、從泵吸入口看，葉輪為逆時針方向旋轉；

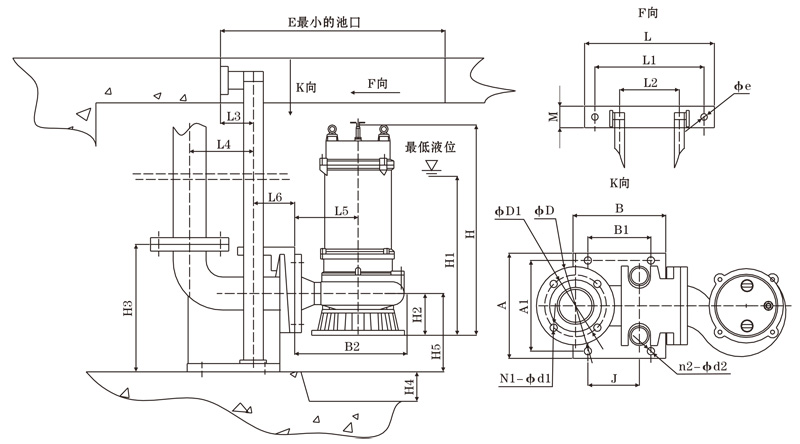

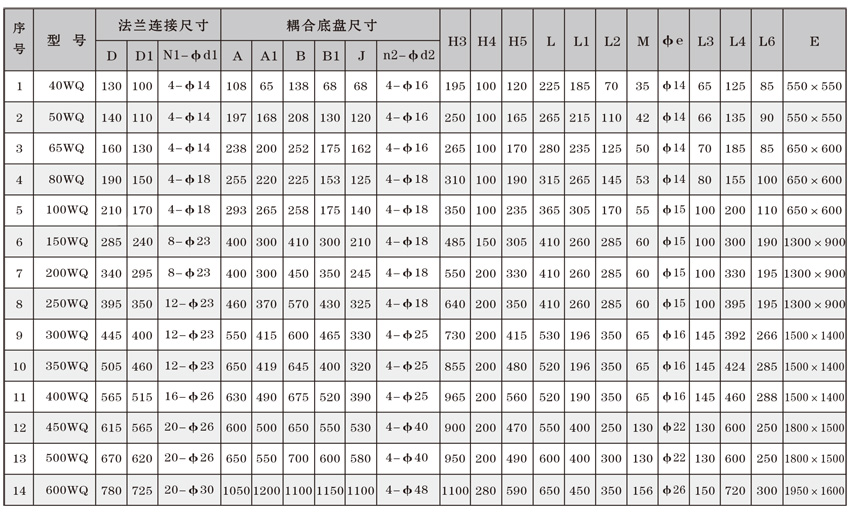

8、耦合座出口法蘭標準按GB17241.6，公稱壓力為口徑≤100的PN6、口徑≥150的PN10，不銹鋼耦合座出口法蘭均為PN10，錐管和彎管按照客戶要求。
